coin -
regular view
with
specular
enhancement
zautomatyzowana sfera do rejestracji RTI/PTM
Rozpowszechnienie stosowania metody RTI/PTM napotyka na barierę, którą jest konieczność samodzielnej budowy zestawu do rejestracji obrazów, z których następnie tworzy się mapy tekstury. Pokazana poniżej konstrukcja własna czaszy do rejestracji RTI/PTM pozwala na automatyczne wykonanie serii 64 zdjęć badanego obiektu, każde przy oświetleniu pod innym kątem, w łącznym czasie poniżej 1 minuty. Wyznaczone kąty oświetlenia dla każdego zdjęcia zostały wpisane do pliku konfiguracyjnego, z którego korzysta oprogramowanie do tworzenia map RTI/PTM (do pobrania ze strony Cultural Heritage Imaging), co zasadniczo przyspiesza uzyskanie finalnego wyniku. Kontroler oświetlacza po podłączeniu do aparatu fotograficznego automatycznie wyzwala kolejne zdjęcia wraz z uruchamianie kolejnych diód LED. Bieżące informacje dotyczące moich aktywności związanych z PTM/RTI - blog.
illumination dome for RTI/PTM
The widespread use of the RTI / PTM method encounters a barrier, which is the necessity of self-construction of the image recording set, used to create texture maps. The RTI/PTM dome presented below allows for automatic capture of a series of 50 images of the object under illumination at different angles for less than 1 minute in total. The specified lighting angles for each image are stored in the configuration file used by the RTI Builder software, which substantially accelerates obtaining the final result. The software needed to build and view RTI/PTM files can be downloaded from the Cultural Heritage Imaging web-page. The controller of the dome seen here automatically triggers the camera mounted on it for each consecutive illumination angle, thus making image capture a quick and simple procedure.
In addition, the dome is equipped with a set of UV and IR diodes for analytical light photography.
News concerning my PTM/RTI gear and its applications - blog.
revealing texture of the material
Polynomial Texture Mapping (PTM) - also known as Reflectance Transformation Imaging (RTI) - is a new computational imaging technique used to capture and visualise in an interactive manner specific features of the objects’ surface. RTI/PTM enables to re-light subjects’ surface from any direction and to enhance texture details which cannot be seen and captured with any other methods or naked eye. The method have found numerous implementations for the study and documentation of museum objects (clay tablets, painted surfaces, manuscripts on parchment and paper, dry-point glosses), as well as in forensic science.
uczytelnianie tekstury materiałów
Wielomianowe mapy tekstury (zwane również obrazowaniem z transformacją połysku) to nowa technika rejestracji i obróbki komputerowej obrazów, służąca rejestracji i uwidocznieniu cech powierzchni obiektu. Powstały obraz pozwala na interaktywny wybór kąta oświetlenia powierzchni, oraz zastosowanie algorytmów obróbki obrazu wydobywających detale tekstury niewidoczne tak gołym okiem, jak i przy użyciu innych technik instrumentalnych. Metoda znajduje zastosowanie w badaniu i dokumentacji obiektów muzealnych (tabliczki z pismem klinowym, powierzchnie z warstwami malarskimi, manuskrypty na podłożu papierowym i pergaminie, pismo wgłębione), w analizie kryminalistycznej śladów i innych badaniach materiałoznawczych.
Link do RTI-on-web
finished new projects!
2018:
two new RTI/PTM projects:
1. a mini-dome, an accessory for stereo-microscope (in co-operation with the Instytut Fotonowy company);
2. a multispectral RTI illuminator operating in the UV (375 nm), IR (840 and 930 nm) and VIS wavelengths (465, 520, 638 nm and broadband white illumination) - see leaflet in pdf.
2021:
New way to present RTIs on the web - RTI viewer with all important functions (incl. Specular Enhancement) in any browser - test
nowe konstrukcje ukończone
2018:
dwa projekty:
1. mini-oświetlacz RTI, do montażu na obiektywie mikroskopu stereoskopowego lub pracy z aparatem z obiektywem makro o małej odległości obrazowania (konstrukcja wykonana wraz z firmą Instytut Fotonowy) - ;
2. oświetlacz multispektralny, umożliwiający rejestrację obrazów w następujących zakresach długości fal: UV (375 nm), IR (840 i 930 nm) oraz w świetle widzialnym: 465, 520 i 638 nm oraz w szerokopasmowym (białym) oświetleniu (więcej szczegółów w pliku pdf obok).
2021:
Nowy sposób prezentacji map tekstury w internecie z zachowaniem funkcjonalności obecnych w programie RTI Viewer (Specular Enhancement) - test
prawo/right:
mikroskop Olympus z zainstalowanym oświetlaczem RTI
an Olympus stereo-microscope with mounted RTI accessory
po lewej/left

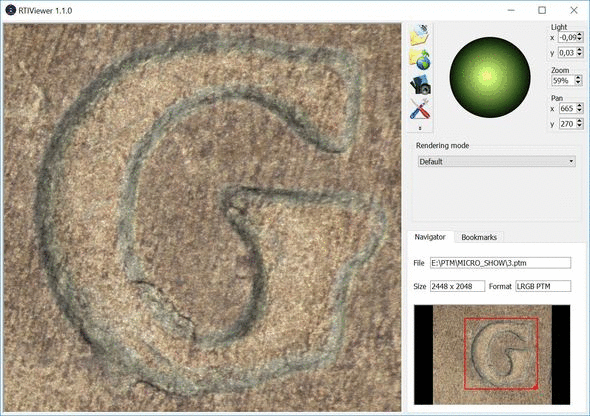

detal (litera 'g') z monety 5 groszy
a detail (letter'g') from a a 5 grosz coin
